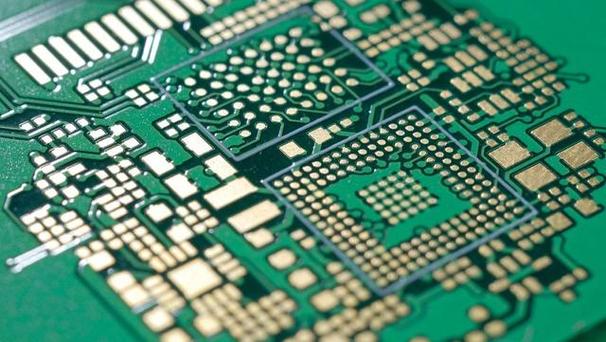

在高速数字电路和射频应用中，PCB电路板的阻抗控制是确保信号完整性、减少反射和衰减的关键因素。制造过程中，阻抗控制误差范围直接衡量了产品质量与PCB电路板的性能可靠性。本文将探讨阻抗控制的重要性、误差来源、可接受的误差范围以及如何通过工艺优化来满足严苛要求。

一、阻抗控制为何重要？

随着信号频率的提升（如USB 3.0、HDMI、PCIe、DDR等），传输线效应变得显著。当信号在PCB走线上传播时，如果走线特性阻抗与源端和负载端不匹配，就会产生信号反射，导致过冲、下冲、振铃和时序偏差，甚至误码。因此，设计师会指定目标阻抗（如50Ω单端、90Ω或100Ω差分），并要求制造公差。

二、阻抗控制误差范围的定义

阻抗控制误差范围是指实际生产出的PCB走线阻抗与设计目标值之间的允许偏差。通常以百分比表示，例如±10%、±8%或更严格。误差范围越小，产品质量越高，但制造成本也越高。不同应用对误差要求不同：

• 消费类电子：±10% 通常可接受；
• 通信设备、服务器：±8% 或 ±7%；
• 高速背板、航空航天：±5% 甚至更严。

三、影响阻抗误差的主要因素

1. 线宽与线距：蚀刻工艺的侧蚀、光绘误差会导致线宽变化，从而改变阻抗。
2. 介质厚度：半固化片（PP）的厚度均匀性、压合流程控制直接影响层间介质厚度。
3. 介电常数（Dk）：不同频率下板材Dk值有波动，且批次间存在差异。
4. 铜厚：铜箔厚度影响趋肤效应下的电阻和电感。
5. 阻焊层：阻焊厚度和覆盖范围对阻抗有微小影响，尤其在高频时。
6. 测试方法：TDR测试的校准、探头位置等引入测量误差。

四、如何控制阻抗在误差范围内？

1. 设计阶段：与制造商沟通，使用其推荐的叠层和线宽，预留阻抗测试 coupon。
2. 材料选择：选用低公差、高Tg、稳定的板材，并考虑频率相关的Dk。
3. 工艺控制：

• 蚀刻补偿：根据侧蚀量调整CAM文件中的线宽。

• 压合控制：监控介质厚度，使用在线测厚。

• 阻抗测试：每批次进行TDR测试，统计CPK，确保制程能力。

1. 统计过程控制（SPC）：通过SPC监控关键参数，及时纠正偏差。

五、误差范围与产品质量的关系

误差范围越窄，表明制造工艺越精密、一致性越好，产品质量越高。对于高速PCB，严格的阻抗控制可以减少信号完整性问题，提高产品可靠性和良率。反之，误差过大可能导致批量报废或现场故障。因此，阻抗控制误差范围是衡量PCB制造商技术能力和产品质量的重要指标。

六、结论

在PCB制造中，阻抗控制误差范围不仅是技术规格，更是质量承诺。随着电子设备向高速、高频、高密度发展，对阻抗精度的要求将越来越严。制造商必须通过材料、设计、工艺和测试的全面优化，将误差控制在可接受范围内，以满足终端产品的性能需求。选择具备严格阻抗控制能力的PCB供应商，是确保产品质量和可靠性的关键一步。
